Znaczenie automatycznego sterowania kotłem dla jakości pary i oszczędzania energii

Od czasu rozwoju branży kotłowej stopień automatyzacji nowoczesnych kotłów jest bardzo wysoki. W porównaniu ze sterowaniem ręcznym wstecznym, zestaw kotłów parowych z kompletnymi układami sterowania takimi jak automatyczna kontrola zapłonu, kontrola ciśnienia, kontrola bezpieczeństwa, kontrola poziomu cieczy i kontrola ścieków. Nie tylko może skutecznie oszczędzać siłę roboczą i osiągnąć cel kotłowni bezobsługowej, ale także będzie bezpieczniejszy, wydajniejszy i zdolny do wytwarzania pary wyższej jakości dla kotła. Dlatego dzisiaj porozmawiamy o znaczeniu automatycznej kontroli wydmuchu powierzchniowego TDS kotła i automatycznej kontroli poziomu z punktu widzenia jakości pary i oszczędności energii.

01 Czym jest para wysokiej jakości?

Tak zwana para wysokiej jakości powinna nie tylko spełniać wymagania dotyczące prawidłowego przepływu, ciśnienia i temperatury, ale także charakteryzować się suchością, wolną od wilgoci, zanieczyszczeń i nieskraplających się gazów. Po wpłynięciu wody zasilającej kocioł do kotła, zawartość rozpuszczonych ciał stałych (TDS) w wodzie zasilającej kocioł jest stale zagęszczana w miarę parowania wody kotłowej, co powoduje nie tylko grubość warstwy piany na powierzchni separacji pary i cieczy wewnątrz kotła. wzrasta, ale także powoduje wytwarzanie wody kotłowej. Pęcherzyki są stabilniejsze i trudniejsze do rozerwania. W końcu para i woda będą wspólnie ulatniać się i znacznie zwiększać wilgotność i zawartość zanieczyszczeń w parze. W ciężkich przypadkach para będzie również przenosić dużo wody, powodując wyłączenie kotła z powodu niskiego poziomu wody. Dlatego zalecamy zainstalowanie systemu kontroli ciągłego odsalania powierzchni dla każdego kotła parowego. Jednak nadmierne przedmuchiwanie powierzchni spowoduje również marnotrawstwo energii. Obecnie ciągłe przedmuchiwanie wielu kotłów przemysłowych w Chinach jest nadal kontrolowane za pomocą zaworów ręcznych. Kontroluj wskaźnik TDS wody kotłowej, aw większości przypadków przekroczy zrzut, zwiększając koszty eksploatacji kotła.

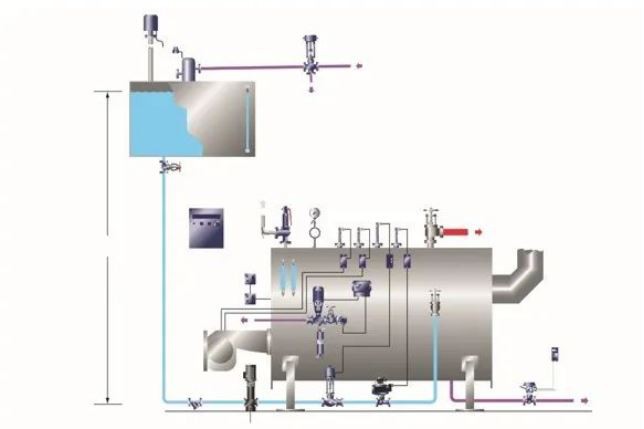

02System sterowania ciągłym wydmuchem powierzchni kotła

Jeśli zastosowany zostanie automatyczny system kontroli wydmuchu powierzchniowego kotła (regulacja TDS), kocioł nie tylko może nadal dostarczać parę o wyższej jakości, ale może również przynieść ponad 2% oszczędności kosztów paliwa w porównaniu ze sterowaniem ręcznym. Przykładowo kocioł o ciśnieniu roboczym 1,0 MPa może zaoszczędzić około 0,21% paliwa kotłowego przy każdym zmniejszeniu o 1% objętości ścieków, jak pokazano w poniższej tabeli:

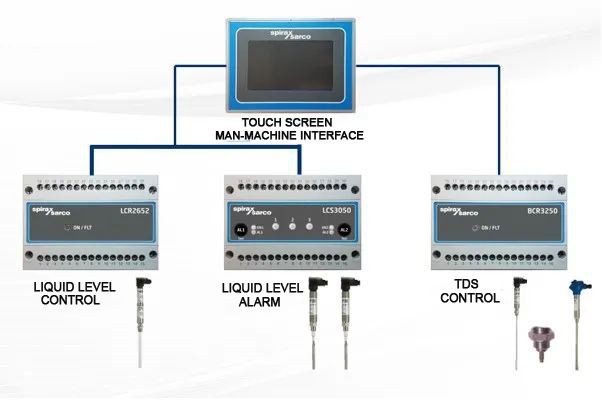

03 System kontroli poziomu kotła

W porównaniu z automatyczną kontrolą wydmuchu powierzchniowego, większość nowoczesnych kotłów posiada automatyczną kontrolę poziomu. Istnieją dwie główne metody sterowania: sterowanie przełącznikiem i ciągłe sterowanie proporcjonalne. Ta pierwsza nadaje się tylko do kotłów o małej wydajności parowania lub gdy obciążenie parą jest względnie stabilne, podczas gdy druga metoda regulacji pozwala nie tylko uzyskać bardziej stabilne ciśnienie i przepływ pary, ale także utrzymać spalanie kotła na wyższym poziomie i oszczędzać energię .

Ponadto, jeśli obciążenie parą zmienia się znacznie, kocioł musi stosować binarny system sterowania wodą zasilającą. W przeciwnym razie, gdy ciśnienie w kotle nagle spadnie z powodu nagłego wzrostu obciążenia, objętość pęcherzyków w zbiorniku wodnym gwałtownie się rozszerzy, powodując fałszywy wzrost poziomu cieczy kotłowej. Po pierwsze, zmniejsza powierzchnię styku para-woda, a jednocześnie główne natężenie przepływu wylotowego pary jest zbyt szybkie, aby łatwo porywać pęcherzyki i sól, co powoduje pogorszenie jakości pary; po drugie, po przywróceniu ciśnienia, woda w kotle nie zostanie napełniona na czas z powodu fałszywego poziomu cieczy, który pojawił się wcześniej, spada do bardzo niskiego poziomu i może wywołać alarm niskiego poziomu wody w kotle. Dlatego dobry układ regulacji poziomu cieczy kotłowej powinien być w stanie jednocześnie monitorować obciążenie kotła, czyli zmianę przepływu pary, tak aby zapewnić podwójną gwarancję jakości pary i bezpieczeństwa pracy kotła.
